Trójnóg Lekki aluminiowy statyw bezpieczeństwa, do wyboru: uchwyt do statywów i płyta mocująca (udźwig: 500 kg, wysokość: 209 cm) 23981722
DANE TECHNICZNE TRÓJNÓG:
Wysokość 209 cm
Średnica otworu pod statywem 149 cm
Rozstaw nóg 128 cm
Waga statywu 15,45 kg
Wymiary transportowe 1760 x 260 x 230 mm
Max. liczba użytkowników przy podnoszeniu i opuszczaniu 3
Max. waga podnoszonego lub opuszczanego ładunku 500 kg
NOGI Materiał aluminium
Wykończenie anodowanie
GŁOWICA Materiał stal
Wykończenie lakier proszkowy
Liczba punktów kotwiczenia 3
STOPKI Materiał tworzywo sztuczne z włóknem węglowym
ŁAŃCUCH Materiał stal ocynkowana
Lekki aluminiowy statyw bezpieczeństwa stanowi punkt kotwiczący zgodny z normą EN795/B oraz TS 16415/B i może być stosowany jako składnik sprzętu do ochrony przed upadkiem z wysokości. Statyw zapewnia zabezpieczenie dla maksymalnie 3 osób jednocześnie. Statyw składa się z głowicy stalowej malowanej proszkowo, wyposażonej w 3 łożyskowane, poliamidowe rolki (do prowadzenia liny roboczej urządzeń serii RUP oraz CRW. Głowica wyposażona jest w 3 punkty kotwiczące dla sprzętu do ochrony przed upadkiem z wysokości. Każdy z punktów przeznaczony jest dla maksymalnie 1 użytkownika jednocześnie
DANE TECHNICZNE UCHWYT DO STATYWÓW:
Waga: 2,25 kg
Wytrzymałość statyczna: 21 kN
Materiał: stal
Wykończenie: ocynk galwaniczny
Uniwersalny uchwyt do statywów, pasuje do wszystkich statywów i jest niezbędny do montażu wciągarek i urządzeń serii.

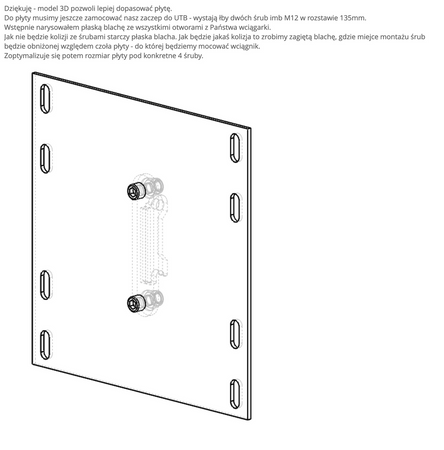

Do płyty musimy jeszcze zamocować nasz zaczep do UTP - wystają łby dwóch śrub imb M12 w rozstawie 135mm.
Wstępnie narysowałem płaską blachę ze wszystkimi otworami z Państwa wciągarki.
Jak nie będzie kolizji ze śrubami starczy płaska blacha, Jak będzie jakaś kolizja to robimy zagiętą blachę, gdzie miejsce montażu śrub będzie obniżonej względem czoła płyty - do której będziemy mocować wciągnik.
Zoptymalizuje się potem rozmiar płyty pod konkretne 4 śruby.
