Wózek paletowy (udźwig: 1000 kg, szerokość wideł: 100mm, wysokość podnoszenia: 70-240 mm) 61605

DANE TECHNICZNE:

Regulacja rozstawu wideł pozwala transportować różne typy palet.

Szerokość wideł (E) mm 216-680
Długość wideł (L) mm 800(860)

Wysokość: 1280 mm
Szerokość: 1670 mm
Długość: 1406 mm
Wysokość podnoszenia: 70-240 mm
Szerokość wideł: 100 mm
Nośność: 1000 kg
Kolor główny: Niebieski
Materiał: Stal
Waga: 210 kg
Montaż: Zmontowane
Gwarancja: 3 lata

Instrukcja obsługi:

Uwaga: Właściciele i operatorzy sprzętu MAJĄOBOWIĄZEK zapoznać się i zrozumieć instrukcję obsługi przed rozpoczęciem użytkowania.

Dziękujemy za wybór naszego produktu. Przed użyciem tego produktu należy uważnie przeczytać niniejszą instrukcję, zrozumieć konstrukcję i wydajność oraz zasady obsługi i konserwacji. Przeciążenie jest szczególnie zabronione, aby uniknąć obrażeń ciała, uszkodzenia ładunku i wózka. Producent nie ponosi odpowiedzialności za wszelkie uszkodzenia lub zranienia spowodowane zmianami i przekształceniami wózka bez jego zgody.

1. WSTĘP
Wózek paletowy off road nadaje się do wykorzystania na placach budowy, w fabrykach, w budynkach oraz na drogach do transportu różnorodnych materiałów.
1) Ze względu na dwa koła przednie Ø568mm i dwa koła sterujące Ø250mm, pojazd nadaje się nawierzchni w każdym stanie. Przednie koła są pneumatyczne, co może zmniejszyć siłę tarcia oraz wibracje. Wózek jest łatwy w obsłudze oraz stabilny.
2) Ponieważ koła sterujące są szerokie i solidne, zwiększa się nośność, redukując deformacje. Zapewnia elastyczną zmianę kierunku w lekki i poręczny sposób, co poprawia zdolność adaptacji do podłoża i sprawia, że wózek jest stabilniejszy i zwiększa bezpieczeństwo.
3) Dzięki dwustronnej, wydajność pracy została znacznie poprawiona.
4) Ze względu na wyższą wysokość podnoszenia zwiększa się odległość
wózka do podłoża, aby dostosować go do nierówności i skomplikowania podłoża.
5) Ze względu na regulowane widły, może być odpowiedni do materiałów o różnych kształtach. Sprawia, że transport jest wygodny i niezawodny.

ETAPY MONTAŻU
1. Wyjąć ramę spawalniczą (F5400), lewą i prawą część ramy spawalniczej przedniego koła (F5410), umieścić F5410 z dwóch stron F5400, przełożyć śrubę z łbem sześciokątnym M12 (F5413) w podkładkę 12 (F5411) i podkładkę sprężyny 12 (F5412). Zamocować F5400 i (F5410).
2. Zdjąć przednie koło Ø568 (F5422), tuleję (F5418), wałek przedniego koła (F5417), zamontować przednie koło do ramy koła za pomocą wałka i tulei, a następnie założyć podkładkę 20 (F5416), podkładkę sprężyny 20 (F5415 ) na obu końcach wału, przymocować dwa końce nakrętką samohamowną M20 (F5414).
3. Zdejmij osłonę cylindra (5400), włóż wałek (5404) do tylnego koła (5405), osadzić koło tylne (5404) załóż pierścień ustalający (128) na wałku (5404), a następnie naciśnij pokrywę przeciwpyłową . Umieść kulę stalową (101)
na tłoku podnośnika, wyjmij podstawę spawalniczą i włóż ją do podnośnika, użyj trzpienia (3926), aby zamocować płytę rombową do uchwytu, a następnie naciśnij trzpień elastyczny. Przykręć śrubę sześciokątną M6 (F3101) do podstawy.
4. Włóż uchwyt (H3101) w obudowę siłownika, wyciągnij trzpień (3111), wsuń kołek (3111) w jedną stronę obudowy cylindra, podłącz obudowę cylindra i uchwyt. Zwróć uwagę na położenie otworu na trzpieniu, upewnij się, że drut łańcucha przechodzi przez otwór trzpienia. Użyj elastycznego trzpienia (H3103) do mocowania wału, naciśnij tłok w dół i wyjmij trzpień. Podnieś korbowód i włóż trzpień łańcucha do wklęsłego.
5. Obróć uchwyt, aby napompować tłok do górnego położenia, Włóż długą oś (F5407) do otworu obudowy podstawy i osłony wideł. (F5409), a następnie przykręcić za pomocą dwóch pierścieni ustalających po obu stronach, założyć pokrywę, a następnie przymocować śrubą M10 (F5426), podkładką (F5427) i elastyczną podkładką (F5428).

INSTRUKCJA UŻYTKOWANIA
1. Przed uruchomieniem upewnij się, że wózek jest prawidłowo złożony.
2. Podnoszenie i opuszczanie jest kontrolowane przez zawór regulacyjny.
Gdy zawór znajduje się w zwolnionej pozycji lub uchwyt jest obrócony w kierunku przeciwnym do ruchu wskazówek zegara, można podnieść widły, naciskając uchwyt w górę i w dół. Po obróceniu uchwytu zaworu w kierunku zgodnym z ruchem wskazówek zegara widły opadają.
Przeciwnie, po obróceniu uchwytu w kierunku przeciwnym do ruchu wskazówek zegara lub zwolnieniu zaworu widły przestają się opuszczać.
3. Produkt jest wyposażony w pompę podwójnego działania. Kiedy uchwyt zostanie wciśnięty w górę iw dół, tłok podnosi się w sposób ciągły. Poprawia to wydajność pracy. Lepiej gdy wózek jest obsługiwany przez dwie osoby w celu zmniejszenia intensywności pracy. Jeśli używasz ciężarówki przez jedną osobę, możesz przesunąć uchwyt z jednej strony w celu zmniejszenia siły roboczej.
4. Po załadowaniu wózka: proszę umieścić środek ciężkości ładunku tak blisko podstawy wideł, jak to możliwe. Unikać obciążenia niezrównoważonego. Dopasować szerokość wideł do odpowiedniego wymiaru. Aby upewnić się, że każda część jest prawidłowo dociśnięta, dźwigajj i opuszczaj gładko, poruszaj się pewnie.
5. Gdy wózek jest załadowany, zwracać większą uwagę na ciśnienie w oponach. Niezależnie od tego, czy ciśnienie jest zbyt wysokie lub zbyt niskie, jest to szkodliwe dla żywotności kół.

INSTRUKCJA BEZPIECZEŃSTWA
1) Podczas obsługi wózka należy zachować ostrożność, zwłaszcza w narożnikach pomieszczeń i na spadkach.
2) Nie zostawiać ładunku na wózku na zbyt długo. Po zakończeniu operacji należy opuścić widły do najniższego położenia.
3) Nie podnosić osób
4) Temperatura robocza wynosi od -20 ° C do + 40 ° C. Jeśli chcesz użytkować wózek w zimnym obszarze, należy używać oleju hydraulicznego przeznaczonego do niskich temperatur.
5) Kiedy wózek nie jest używany, umieścić go w garażu zamiast na zewnątrz.

KONSERWACJA
1) Regularna konserwacja i wymiana łatwo zużywanych części może wydłużyć żywotność ciężarówki.
2) Wózek musi być naprawiany i konserwowany przez specjalistę.
3) Jeśli chcesz wymienić części, skorzystaj z części dostarczonych przez producenta. W przeciwnym razie będzie to szkodliwe dla wózka.
4) Jeśli pojazd wymaga konserwacji, rozmontuj zgodnie ze schematem w tej instrukcji.
5) Odwołaj się do informacji w tej instrukcji, gdy będziesz wymieniał wadliwe części podczas naprawy.

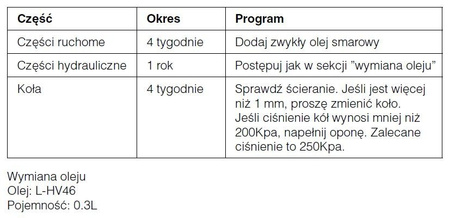

6) Codzienne czyszczenie i okresowe smarowanie jest konieczne, i wydłuża żywotność wózka.
