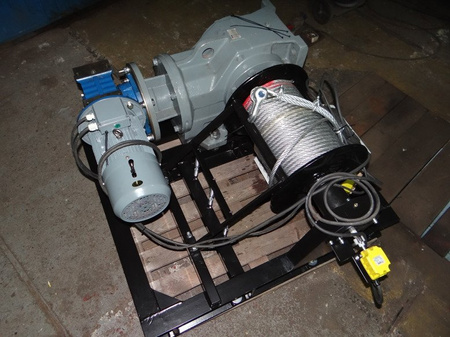

Treton 28850137 Elektryczna wciągarka linowa (siła uciągu: 4000/5500 kg)

Wycena według specyfikacji Klienta z roku 2015-09.

DANE TECHNICZNE:

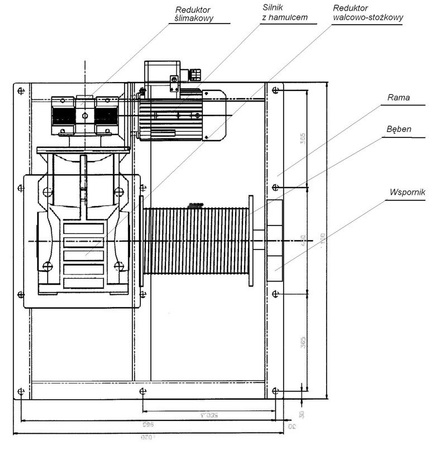

Wciągarka z zespołem reduktorów ślimakowego i walcowo-stożkowego

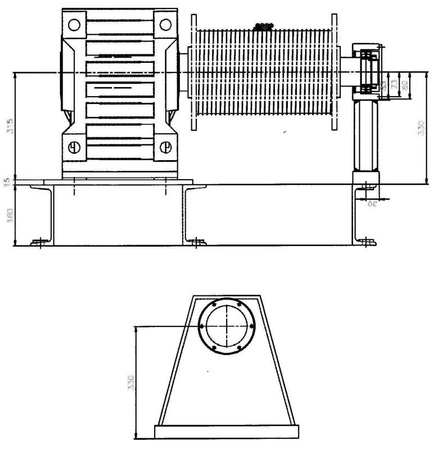

Wymiary konstrukcji                                         1200 x 1000 x 900 mm

Motoreduktor ślimak. RV130                             i=7,5,

Motoreduktor walcowo-stożkowy DKAB100     i=37

Zespół reduktorów                                              i=277,5, n=10

Silnik   2800obr/min                                           7,5 kW/400V/50Hz

Prędkość przesuwu liny 1 warstwie                     ok. 6,5 m/min

Prędkość przesuwu liny VI warstwie                   ok. 10 m/min

Lina o średnicy 14 mm na bębnie w sześciu warstwach 75 mb

Bęben ułożyskowany na podporach                     śr.200mm x 400mm

z łożyskiem walcowym

Sterowanie przewodowe                                     3mb

Przewód zasilający 5x2,5mm2                             3mb

Masa urządzenia 460 kg

Do bębna mocowany rolkowy dociskacz liny.  Konstrukcja podstawy umożliwia montaż przyciągarki do podłoża przy pomocy wklejanych prętów gwintowanych min. kl.8.8.

Przeliczeniowa siła uciągu na I warstwie liny wynosi ok.5500 kG Przeliczeniowa siła uciągu na IV warstwie liny wynosi ok.4000 kG Lina zakończona jest kauszą z hakiem lub szeklą. Skrzynka elektryczna z wył.głównym, wył. bezpieczeństwa, wył. przeciążeniowym silnika, falownikiem. Sterownik przewodowy z przyciskami lewo-prawo i wył. bezpieczeństwa IP65 – 24V Wrzecionowy wyłącznik krańcowy pozycjonuje ilość obrotów bębna  Konstrukcja z ceownika ze stali walcowanej i profili zamkniętych malowana proszkowo, Zastrzega się nieznaczne zmiany gabarytowe urządzenia.

W opcji: zlocze 8T.

Firma posiada wszystkie niezbędne dokumenty związane
z wytwarzaniem wciągników:
- dopuszczenie do obrotu - decyzja Nr OD-08-21-02/01-03
- dopuszczenia do produkcji - decyzja Nr UD-08-21-W/1-02
- badanie typu - decyzja Nr 026-D-02
