Piec wolnostojący koza 8kW Epsilon z wylotem spalin fi 150 - spełnia anty-smogowy EkoProjekt 30071234

Ten produkt spełnia kryteria anty-smogowego Ekoprojektu.

DANE TECHNICZNE:

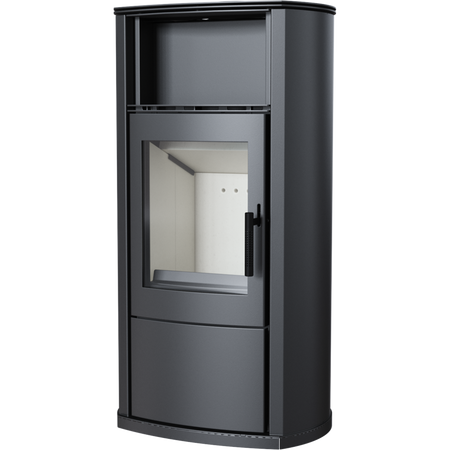

EPSILON to stalowy piec wolnostojący o prostym kształcie, który stanowi świetne rozwiązanie dla osób, które pragną prawdziwego ciepła domowego ogniska, ale nie dysponują dużą przestrzenią.

Zalety

NOWOCZESNY DESIGN

Przestronna szyba frontowa w połączeniu z dużą komorą spalania w znaczący sposób wpływają na atrakcyjną wizję ognia.

Solidna nowoczesna klamka, ułatwia szczelne zamknięcie drzwiczek. Dzięki temu urządzenie doskonale sprawdzi się w domach z rekuperacją.

Praktyczna półka w górnej części pieca może stanowić miejsce na podgrzanie kubka z kawą lub herbatą. Z kolei postawienie w tym miejscu olejków eterycznych pozwoli uwolnić pełną gamę zapachu.

EKOLOGICZNE SPALANIE

Urządzenie spełnia wymagania Ekoprojektu oraz normy BImSchV 2, wyznaczającej maksymalną emisję CO.

MAKSYMALNE WYKORZYSTANIE ENERGII

Efektywniejsze spalanie i dłuższe utrzymywanie temperatury następuje dzięki wyłożeniu komory spalania Acumotte, materiałem akumulującym ciepło, który podwyższa temperaturę w palenisku.

Dopalanie cząstek opału następuje dzięki systemowi dwóch deflektorów, które wydłużają drogę spalin. Proces ten podnosi również efektywność spalania oraz gwarantuje lepsze wykorzystanie energii, a tym samym minimalizuje emisję szkodliwych substancji do atmosfery.

Dostarczanie powietrza do wkładu odbywa się z zewnątrz, dzięki wbudowanemu króćcowi dolotu powietrza fi 100 mm. Sam dolot można podłączyć do pieca od tyłu lub od dołu. Jego regulacja odbywa się za pomocą przepustnicy ustawianej jednym regulatorem znajdującą się poniżej drzwiczek, co wyklucza błędy w niewłaściwym użytkowaniu. Cały mechanizm działa bardzo cicho i bezawaryjnie.

We wkładzie zastosowany jest potrójny system dopowietrzenia komory spalania. Powietrze pierwotne, ułatwiające rozpalanie drewna, dostarczane jest pod ruszt. Powietrze wtórne - zapewniające ekologiczne spalanie - dostarczane jest otworami w tylnej ścianie.

Dodatkowo piec posiada system czystej szyby (kurtyna powietrza), czyli powietrze dostarczane jest bezpośrednio na szybę poprzez system kanałów umieszczonych na bokach kominka. W ten sposób dostarczany jest tlen do górnej części komory spalania, w której następuje dopalanie gazów powstałych w procesie spalania drewna, co dodatkowo ogranicza emisję szkodliwego CO do atmosfery.

BEZPIECZEŃSTWO NA NAJWYŻSZYM POZIOMIE

EPSILON wyposażony jest w ceramikę żaroodporną wytrzymująca temperaturę do 800°C. Oferowane przez Nas szkło posiada certyfikat jakości i bezpieczeństwa.

Korpus i front wkładu są odporne na działanie wysokich temperatur dzięki zastosowaniu wysokogatunkowej stali. Zapewnia to stabilność całej konstrukcji.

Doskonała szczelność urządzenia zapewniona jest, dzięki solidnym spawom wykonanym w osłonie gazu szlachetnego. Elementy stalowe wycinane laserowo przy pomocy nowoczesnych urządzeń, a następnie wyginane na giętarkach CNC.

WYGODNE UŻYTKOWANIE

W piecu zastosowano specjalnie profilowaną płytę dolną wykonaną z Acumotte, która obniża palenisko, dzięki temu komora spalania jest głębsza i mieści w sobie większą ilość drewna.

Piec można z łatwością utrzymać w czystości dzięki wyjmowanemu rusztowi i pojemnikowi, w którym gromadzi się popiół.

Przeszklenie wkładu pozostaje czyste dzięki zastosowanemu w nim systemowi czystej szyby. Kurtyna powietrzna odgradza szybę od paleniska. Dzięki czemu nie brudzi się.

EPSILON ma możliwość zamontowania wylotu spalin zarówno od góry, jak i z tyłu urządzenia, co ułatwia jego instalację.

Pod paleniskiem znajduje się dodatkowa zamykana komora, w której ukryty jest system podłączenia dolotu. Otwieranie drzwiczek oparte jest o system klik-klak, który nie wymaga dodatkowego uchwytu.

Instrukcja obsługi:

Dziękujemy za zaufanie i wybór naszego ogrzewacza do ogrzania Waszego domu. Nasz kominek
został wykonany z myślą o Państwa bezpieczeństwie i wygodzie. Jesteśmy przekonani, że
zaangażowanie, jakie zostało włożone w procesie projektowania i produkcji kominka będzie
miało odzwierciedlenie w zadowoleniu z dokonanego wyboru. Przed przystąpieniem do montażu
i użytkowania prosimy dokładnie zapoznajcie się ze wszystkimi rozdziałami zawartymi w
instrukcji. W przypadku jakichkolwiek pytań i wątpliwości prosimy o kontakt z naszym działem
technicznym.

Firma jest znanym i cenionym producentem urządzeń grzewczych, zarówno na rynku polskim,
jak i europejskim. Nasze produkty wykonywane są w oparciu o restrykcyjne normy. Każdy wyprodukowany
przez firmę wkład kominkowy poddawany jest zakładowej kontroli jakości, podczas której
przechodzi rygorystyczne testy bezpieczeństwa. Wykorzystanie w produkcji materiałów o najwyższej
jakości gwarantuje ostatecznemu użytkownikowi sprawne i niezawodne funkcjonowanie urządzenia.
W niniejszej instrukcji zawarto wszelkie informacje niezbędne do prawidłowego podłączenia, eksploatacji
i konserwacji wkładu.

UWAGA!!!
Prosimy zadbajcie o to, by kominek był właściwie użytkowany: palcie odpowiednim drewnem,
czyśćcie regularnie, a odwdzięczy się wieloma cudownymi i ciepłymi jesieniami i zimami. Poniżej
kilka wytycznych dotyczących prawidłowej konserwacji wkładów kominkowych:
1. Wkład powinien być zainstalowany i zabudowany przez wykwalifikowane osoby
2. Przynajmniej raz w roku należy dokonać przeglądu kanału kominowego
3. Do palenia używajcie suchego drewna liściastego o wilgotności max 20%
4. Przed każdym sezonem grzewczym należy wymienić uszczelnienie (szur w drzwiczkach, sznur pod
szybą)
5. Należy regularnie usuwać popiół z popielnika
6. Nie należy przegrzewać wkładu: maksymalny załadunek 1/3 wielkości komory spalania
7. Szybę należy czyścić preparatami do tego przeznaczonymi, pamiętając żeby nie aplikować go bezpośrednio
na szybę, tylko na ściereczkę

WPROWADZENIE
WYMAGANIA DOTYCZĄCE WARUNKÓW I ZASAD INSTALOWANIA PALENISK TAKICH JAK WKŁADY
KOMINKOWE CZY WOLNOSTOJĄCE OGRZEWACZE POMIESZCZEŃ OPALANE DREWNEM,
ZNALEŹĆ MOŻNA W OBOWIĄZUJĄCYCH NA TERENIE KAŻDEGO KRAJU NORMACH, JAK RÓWNIEŻ
KRAJOWYCH I LOKALNYCH PRZEPISACH. ZAWARTE W NICH POSTANOWIENIA MUSZĄ BYĆ
PRZESTRZEGANE!

Aby zapobiec ryzyku pożaru, urządzenie musi być zainstalowane zgodnie z obowiązującymi normami
i regułami technicznymi, o których mowa w instrukcji. Jego montaż musi być wykonany przez profesjonalistę
lub osobę wykwalifikowaną. Urządzenie jest zgodne z normą EN 13240 i posiada certyfikat CE.
Zawsze należy przestrzegać przepisów obowiązujących w miejscu, gdzie urządzenie jest instalowane.
W pierwszej kolejności należy się upewnić czy przewód kominowy jest odpowiedni.
Urządzenie musi być zainstalowanie zgodnie z obowiązującymi normami prawa budowlanego. Wkład
musi być ustawiony w bezpiecznej odległości od wszelkich łatwopalnych produktów. Może zachodzić
konieczność zabezpieczenia ściany i otaczających wkład materiałów. Urządzenie musi stać na solidnej,
niepalnej podstawie. komin musi być szczelny, a jego ścianki gładkie, przed podłączeniem powinien
być oczyszczony z sadzy i wszelkich zanieczyszczeń. połączenie miedzy kominem a wkładem, musi
być szczelne i wykonane z niepalnych materiałów, zabezpieczone przed utlenianiem (emaliowana lub
stalowa rura kominowa).

Jeśli komin wytwarza słaby ciąg należy rozważyć ułożenie nowych przewodów. Ważne jest również by
komin nie wytwarzał nadmiernego ciągu, należy wtedy zainstalować stabilizator ciągu w kominie. alternatywą
są też specjalne zakończenia komina regulujące siłę ciągu. Kontrolę przewodu kominowego
należy zlecić mistrzowi kominiarskiemu, a ewentualne przeróbki mogą być wykonane przez uprawnioną
firmę, tak by zostały spełnione wymogi zawarte w przepisach obowiązujących w danym kraju.

PRZEZNACZENIE
Piece wolnostojące firmy to piece zaliczane do palenisk stałopalnych z ręcznym wkładem
paliwa, połączone z budynkiem jedynie łącznikiem, którym odprowadzane są spaliny na zewnątrz budynku
oraz zamykanymi drzwiczkami paleniskowymi. Przeznaczone są do spalania drewna liściastego
tj. grab, dąb, buk, akacja, wiąz, klon, brzoza, o wilgotności <20% (dopuszczalny jest również brykiet
węgla brunatnego oraz brykiety drzewne). Służą jako dodatkowe źródło ciepła w pomieszczeniach,
w których są zainstalowane.
INFORMACJE WSTĘPNE
UWAGA!
W celu uniknięcia niebezpieczeństwa pożaru ogrzewacz, winien być zainstalowany zgodnie
z odpowiednimi przepisami sztuki budowlanej oraz z zaleceniami technicznymi podanymi w niniejszej
instrukcji instalacji i użytkowania. Projekt instalacji kominka powinien wykonać wykwalifikowany specjalista.
Przed włączeniem do eksploatacji należy dokonać protokolarnego odbioru technicznego, do
którego należy załączyć opinię kominiarską i specjalisty ppoż.
UWAGI OGÓLNE
a) Przed przystąpieniem do instalacji ogrzewacza należy wykonać ekspertyzę i odbiór przewodu kominowego
pod kątem jego parametrów technicznych oraz stanu technicznego - szczelność, drożność.
b) Instalacja i uruchomienie ogrzewacza powinny być wykonane przez firmę instalacyjną posiadającą
odpowiednie do tego celu uprawnienia i doświadczenie.
c) Ogrzewacz powinien być usytuowany jak najbliżej przewodu kominowego. Pomieszczenie, w którym
będzie on zainstalowany, musi posiadać sprawny system wentylacji oraz niezbędną ilość powietrza
wymaganą do prawidłowego działania ogrzewacza.
d) Przed przystąpieniem do użytkowania ogrzewacza należy usunąć z szyby naklejki.
e ) Parametry techniczne ogrzewacza obowiązują dla paliwa określonego niniejszą instrukcją.
f) Należy bezwzględnie dotrzymywać terminów przeglądów przewodów kominowych (minimum 2
razy w roku).
g) W myśl obowiązującego prawa kominek nie może być jedynym źródłem ciepła, a jedynie uzupełnieniem
istniejącej instalacji grzewczej. Powodem tego typu regulacji jest konieczność zapewnienia
ogrzewania budynku w przypadku długotrwałej nieobecności mieszkańców.

Instalację ogrzewacza należy przeprowadzić zgodnie z postanowieniami obowiązujących w tym zakresie
norm, wymogami prawa budowlanego i obowiązującymi w tym zakresie normami pożarowymi.
Szczegółowe przepisy dotyczące bezpieczeństwa konstrukcji, bezpieczeństwa pożarowego oraz bezpieczeństwa
użytkowania zawierają rozporządzenia oraz przepisy budowlane obowiązujące na terenie
danego kraju.
DOBÓR PALIWA
Paliwo zalecane
- producent zaleca stosować polana drzew liściastych typu: buk, grab, dąb, olcha, brzoza, jesion, itp.
o wymiarach polan lub szczap: długości ok. 30 cm i obwodzie od ok. 30 cm do 50 cm, oraz brykietami
z węgla brunatnego.
- wilgotność drewna używanego do opalania urządzenia nie powinna przekraczać 20% co odpowiada
drewnu sezonowanemu 2 lata po wyrębie, przechowywanemu pod zadaszeniem.

Paliwo niezalecane
Należy unikać do opalania urządzenia polan lub szczap o wilgotności powyżej 20%, gdyż może to
spowodować nie osiąganie deklarowanych parametrów technicznych - obniżona moc cieplna.
Nie zaleca się stosować do opalania urządzenia polan drzew iglastych oraz drzew zażywiczonych, które
powodują intensywne zakopcenie urządzenia oraz konieczność częstszego czyszczenia urządzenia
i przewodu kominowego.
Paliwo zabronione
W ogrzewaczach nie mogą być spalane: minerały (np.: węgiel, drewno tropikalne (np.: mahoń), produkty
chemiczne lub substancje płynne, takie jak: olej, alkohol, benzyna, naftalina, płyt laminowanych,
impregnowanych lub sprasowanych kawałków drewna związanych klejem, śmieci. Jeżeli jest dopuszczalne
inne paliwo, informacja będzie umieszczona na tabliczce znamionowej.
Nie należy całkowicie wypełniać paleniska drewnem, optymalna ilość opału to taka, która wypełni komorę
spalania max 1/3 jej objętości. Przed dołożeniem drewna należy odczekać, aż płomienie opadną,
nie należy dokładać drewna na zbyt duży żar. Po rozpaleniu ognia, należy uzupełniać drewnem komorę
spalania, układając paliwo w sposób, który racjonalnie wypełni komorę dla przewidzianego czasu
palenia określonego przez użytkownika na podstawie indywidualnych doświadczeń.
Drzwiczki należy każdorazowo zamykać. Po dłuższym nie używaniu zaleca się pierwsze rozpalenie
wykonać z mniejszą mocą.

MONTAŻ I INSTALACJA WKŁADU KOMINKOWEGO
Instalacja ogrzewacza powinna być wykonana przez osobę posiadającą stosowne uprawnienia do
wykonywania tego typu prac montażowych. Jest to warunek bezpiecznego użytkowania wkładu kominkowego.
Instalator powinien potwierdzić w karcie gwarancyjnej prawidłowe wykonanie czynności
montażowych poprzez złożenie podpisu i podstemplowanie gwarancji. W przypadku nie dopełnienia
tego wymogu Nabywca traci prawo z tytułu roszczeń gwarancyjnych w stosunku do producenta
ogrzewacza.
PRZYGOTOWANIE DO MONTAŻU
Ogrzewacz jest dostarczony w stanie gotowym do instalacji. Po rozpakowaniu należy sprawdzić kompletność
urządzenia zgodnie z niniejsza instrukcją obsługi. Dodatkowo należy sprawdzić działanie:
• mechanizmu regulacji dopływu powietrza do komory spalania (popielnik);
• mechanizmu prawidłowości działania zamknięcia drzwi przednich (zawiasy, klamka);
• trwałość obudowy przewodów spalinowych i dymowych winna posiadać odporność ogniową minimum
60 min.;
• instalacji ogrzewacza można dokonać po pozytywnym wyniku przeprowadzonej ekspertyzy kominiarskiej
przewodu dymowego;

PODŁĄCZENIE DO KOMINA
Piec wolnostojący powinien być podłączony do indywidualnego przewodu kominowego(spalinowego).
Określenie minimalnego ciągu kominowego dla nominalnej mocy cieplnej [Pa]:
Wielkość ciągu kominowego winna wynosić:
- minimalny ciąg - 6 ± 1 Pa,
- średni, zalecany ciąg - 12 ± 2 Pa,
- maksymalny ciąg - 15 ± 2 Pa.
Komin musi być szczelny, a jego ścianki gładkie. Przed podłączeniem powinien być oczyszczony
z sadzy i wszelkich zanieczyszczeń. Połączenie miedzy kominem a urządzeniem, musi być szczelne
i wykonane z niepalnych materiałów, zabezpieczone przed utlenianiem (np. emaliowana stalowa rura
kominowa). Jeśli komin wytwarza słaby ciąg należy rozważyć ułożenie nowych przewodów. Ważne jest
również, by komin nie wytwarzał nadmiernego ciągu, należy wtedy zainstalować stabilizator ciągu w
kominie. Alternatywą są też specjalne zakończenia komina regulujące siłę ciągu. Kontrolę przewodu
kominowego należy zlecić mistrzowi kominiarskiemu, a ewentualne przeróbki mogą być wykonane
przez uprawnioną firmę, tak by zostały spełnione wymogi.
Podłączenie do przewodów komina należy przeprowadzić zgodnie z normą. Minimalna efektywna
wysokość kominów spalinowych wynosi 4-6 mb.
Długość podłączeniem urządzenia do komina nie powinna przekraczać 1/4 całkowitej wysokości komina.

WENTYLACJA W POMIESZCZENIU GDZIE ZAINSTALOWANO PIEC
Piec do swojej pracy zużywa powietrze, dlatego wymagane jest zapewnienie odpowiedniej wentylacji
pomieszczenia, w którym zainstalowano urządzenie. Kratki wlotowe systemu wentylacyjnego w pomieszczeniu
powinny być zabezpieczone przed samoczynnym zamykaniem.
BEZPIECZEŃSTWO USTAWIENIE PIECA - ODLEGŁOŚCI
Koza powinna być ustawiona na podłożu niepalnym o grubości co najmniej 20- 30 mm, podłoga łatwo
zapalna przed drzwiczkami ogrzewacza powinna być zabezpieczona pasem materiału niepalnego
o szerokości co najmniej 30 cm, (np. płytki ceramiczne, gresowe, kamień, podstawa szklana lub stalowa).
Koza oraz elementy przyłączeniowe systemu wylotu spalin powinny być oddalone od palnych, nieosłoniętych
części konstrukcyjnych budynku co najmniej 60 cm, a od osłoniętych co najmniej 20 cm.
Odległość od boków i tyłu pieca do materiałów palnych powinna wynosić miń 20 cm, odległość od
drzwi pieca/ szyby do materiałów palnych powinna wynieść miń 100 cm.
Podczas wszelkich czynności związanych z obsługą i eksploatacją pieca należy pamiętać, że jego stalowe
elementy mogą mieć wysoką temperaturę, w związku z czym do obsługi należy stosować rękawice
ochronne. Podczas eksploatacji i użytkowania pieca należy zachować zasady, które zapewniają podstawowe
warunki bezpieczeństwa.

- Zapoznać się z instrukcja obsługi ogrzewacza i bezwzględnie przestrzegać jej postanowień;
- Piec winien być zainstalowany i uruchomiony przez instalatora zgodnie z zasadami bezpieczeństwa
- Nie pozostawiać w pobliżu szyby pieca rzeczy wrażliwych na działanie temperatury, nie gasić ognia
w palenisku wodą, nie eksploatować pieca z pękniętą szybą, w pobliżu pieca nie mogą znajdować
się elementy łatwopalne;
- Przedmioty wykonane z materiałów łatwopalnych, muszą znajdować się w odległości co najmniej
1,5 m od paleniska;
- Nie dopuszczać dzieci w pobliże pieca;
- Wszelkie naprawy powierzać instalatorowi oraz stosować części zamienne producenta pieca;
- Niedopuszczalne są jakiekolwiek zmiany konstrukcji, zasad instalacji, użytkowania, bez pisemnej
zgody producenta.

Dopowietrzenie komory spalania realizowane może być z pomieszczenia lub z zewnątrz. Piec posiada
wbudowany dolot powietrza z zewnątrz - króciec dolotu fi 100 mm. Regulacja powietrza pierwotnego
pod ruszt odbywa się za pomocą jednego mechanizmu (regulator) znajdującego się poniżej drzwi
wkładu. Piec posiada potrójny system dopowietrzenia komory spalania, powietrze pierwotne i wtórne.
Rozdzielenie powietrza do komory spalania odbywa się w przestrzeni (komora
powietrzna) poniżej płyty - rusztu na której odbywa się spalanie. Powietrze pierwotne dostarczane
jest pod ruszt znajdujący się w podłodze komory spalania. Powietrze wtórne dostarczane jest specjalnym
kanałem (znajdującym się na tylnej ścianie pieca), poprzez system otworów, do komory spalani.
Wtórne spalanie polega na dopaleniu cząstek znajdujących się w dymie. Piec posiada również system
kurtyny powietrznej. Powietrze skierowane przez kierownicę "omiata" szybę powodując odsuwanie
od niej ognia i dymu, co znacznie ogranicza osadzanie się na niej sadzy. W ten sposób dostarczany jest
tlen do górnej części komory spalania, w której następuje dopalanie gazów powstałych w procesie
spalania drewna, co ogranicza emisję szkodliwego CO do atmosfery.
W wybranych modelach istnieje opcja instalacji dodatkowej przepustnicy na dolocie powietrza nie
zależnej od wbudowanego regulatora.

URUCHOMIENIE I EKSPLOATACJA PIECA - UWAGI OGÓLNE
ROZPALANIE KOMINKA/PIECA WOLNO STOJĄCEGO
Jedynym prawidłowym i zalecanym sposobem rozpalania kominków i pieców wolnostojących jest tzw.
rozpalanie od góry
INSTRUKCJA KROK PO KROKU
1. PRZYGOTOWANIE MATERIAŁÓW
- Kilka większych polan drewna (rozłupanych; max. wilgotność do 20%; śr. ok 10-13 cm) - Garść drobnych
szczap na rozpałkę (śr. ok 2-5 cm; max. wilgotnośc do 20%,)
- Dowolna podpałka
- Zapałki/zapalrka

2. PRZYGOTOWANIE KOMINKA i PALENISKA
- Otwieramy wszystkie dopowietrzenia/przepustnice w piecu
- Układamy większe polana na dnie paleniska w sposób naprzemienny
- Na szczycie grubych polan układamy warstwę drobnych szczap na rozpałkę (nie więcej niż 3 warstwy).
Szczapy układamy pozostawiając pomiedzy nimi odstępy, aby zapewnić swobodny przepływ
powietrza
- Na górnej warstwie szczep układamy podpałkę

Wkład kominkowy przeznaczony jest do opalania drewnem o zawartości wilgotności do 20%. Stosowanie
węgla, koksu, produktów węglopochodnych, tworzyw sztucznych, śmieci, szmat i innych substancji
palnych jest niedozwolone.
Warunkowo dopuszcza się spalanie atestowanych brykietów drzewnych, wykonanych z trocin lub peletu,
ale jedynie w małych ilościach.
Praktyczna ocena wilgotności stosowanego opału drewna jest następująca. Drewno, które ma posiadać
zawartość wilgoci w granicach 18-20%, musi być sezonowane przez okres 18-24 miesięcy lub zostać
oddane procesowi suszenia w suszarniach. Wraz z redukcją wilgotności drewna, wzrasta jego wartość
opałowa, co oznacza oszczędności finansowe - nawet do 30% ogólnej masy drewna potrzebnej
na jeden sezon grzewczy. W przypadku używania do spalania drewna o zbyt dużej wilgotności może
nastąpić nadmierne zużycie energii potrzebnej do odparowania wilgoci oraz do powstania skroplin w
czopuchu lub komorze spalania, co wpływa na ogrzewanie pomieszczenia.
Innym negatywnym zjawiskiem zaobserwowanym przy stosowaniu drewna o zbyt dużej wilgotności
jest zjawisko wydzielana się kreozotu - osadu niszczącego przewód kominowy, który w granicznych
przypadkach może spowodować zapalenie się i pożar komina.
W związku z powyższym zaleca się stosowanie drewna liściastego dąb, buk, grab, brzoza. Drzewa
iglaste charakteryzują się niższymi wartościami energetycznymi, a palenie nimi powoduje intensywne
zakopcenie szyby.
UWAGA: Nie należy użytkować niezabudowanego wkładu kominkowego za wyjątkiem próbnego
rozpalenia.

KONSERWACJA WOLNOSTOJĄCYCH OGRZEWACZY POMIESZCZEŃ
Konserwacja pieca
Czynności konserwacyjne pieca i przewodów dymowych polegają na dopilnowaniu poniższych wytycznych.
Do okresowych lub wyznaczonych terminami czynności konserwacyjnych pieca należy:
usuwanie popiołu, czyszczenie szyby przedniej, czyszczenie komory spalania, czyszczenie przewodu
kominowego.
KONSERWACJA PRZEWODU KOMINOWEGO
Podstawą poprawnego i bezpiecznego działania pieca jest właściwie czyszczony i konserwowany
komin. Użytkownik zobowiązany jest do czyszczenia komina zgodnie z obowiązującymi przepisami.
Częstotliwość czyszczenia i konserwacji jest zależna od jego izolacji oraz od rodzaju używanego
drewna. Stosowanie drewna niesezonowanego o wilgotności większej niż 20% lub drewna drzew
iglastych spowoduje ryzyko wystąpienia pożaru sadzy w kominie w związku z osadzaniem się grubej
warstwy łatwopalnego kreozotu, który należy regularnie usuwać. Nieusunięta warstwa kreozotu wewnątrz
wkładu kominowego niszczy uszczelnienie, jak również przyczynia się do powstania korozji.
W związku z tym istnieje konieczność okresowej kontroli i konserwacji pieca oraz elementów z nim
współpracujących.
CZYSZCZENIE PALENISKA
Przed i po każdym sezonie grzewczym należy dokładnie wyczyścić i skontrolować palenisko - pozostawienie
popiołu w szufladzie popielnika na dłuższy okres spowoduje korozję chemiczną popielnika.
W czasie eksploatacji okresowo należy przeprowadzać czyszczenie komory spalania wkładu (częstotliwość
tej czynności zależy od gatunku i wilgotności stosowanego drewna). Do czyszczenia elementów
paleniska stosować pogrzebacz, zgarniacze, szczotkę, odkurzacze kominkowe, separatory popiołu.
CZYSZCZENIE SZYBY
Szyba nagrzewa się do wysokich temperatur, dlatego jej czyszczenie powinno odbywać się, gdy palenisko
jest wystudzone. Do czyszczenia należy używać tylko atestowanych środków do tego celu
przeznaczonych (nie należy czyścić nim elementów wkładu). Nie należy używać do tego celu środków
ściernych, może to spowodować jej porysowanie.
DRZWI/USZCZELKI
Powierzchnie cierne zawiasów drzwiczek i mechanizmu zamykającego należy okazyjnie przesmarować
smarem grafitowym. Przed każdym sezonem grzewczym należy dokonać przeglądu i czyszczenia
całego pieca. Należy zwrócić szczególną uwagę na stan uszczelek, wymienić je w razie konieczności.
USUWANIE POPIOŁU
Popiół należy usuwać przed każdym uruchomieniem pieca. Czynności tej dokonujemy przez opróżnienie
pojemnika na popiół znajdującego się poniżej rusztu. Regularne opróżnianie paleniska z popiołu
zapobiega wysypywaniu się popiołu na zewnątrz. Nie należy dopuszczać do tego by popiół przesypywał
się przez płotek. Popiół należy usuwać z zimnego pieca.

WYBRANE MODELE W OPCJI Z KAFLEM
Kafle – Ze względu na proces produkcji kafle posiadają unikalne cechy charakterystyczne dla danej
partii produkcyjnej. Dlatego mogą na nich występować nieznaczne przebarwienia, różnice w odcieniach
lub włosowate ryski na powierzchni. Cechy te nie stanowią wady i nie mają wpływu na funkcję
produktu. Nie mogą być również podstawą do reklamacji pieca. Przy przechowywaniu, transporcie
i instalacji należy chronić bezwzględnie powierzchnię zabudowy kaflowej przed uszkodzeniem mechanicznym.
KONSERWACJA KAFLI
Do czyszczenia kafli należy używać suchej szmatki bawełnianej lub ręczniki papierowe. Nie należy: rozpylać
na powierzchnię kafli detergentów oraz używać wilgotnej szmatki (szczególnie na ciepły piec).
Wilgoć może sprawić, że małe włosowate ryski na powierzchniach ceramicznych staną się bardziej widoczne,
szczególnie w przypadku jasnych kolorów, takie działanie może również spowodować pęknięcia
fug. Zabrania się używać ostrych i mogących porysować powierzchnię kafli materiałów ściernych
oraz środków żrących.
Uwaga: Wszelkie czynności konserwacyjne można wykonywać tylko, gdy urządzenie jest w stanie
wystudzonym.
CZĘŚCI ZAMIENNE
Jeśli po wielu latach konieczna okaże się wymiana niektórych części skontaktuj się ze sprzedawcą lub
z jakimkolwiek przedstawicielem naszej firmy. Przy zamawianiu części zamiennych należy podać dane
z tabliczki znamionowej znajdującej się z tyłu karty gwarancyjnej, którą należy zachować nawet po
wygaśnięciu gwarancji.
Posiadając te dane oraz naszą dokumentację fabryczną sprzedawca będzie mógł w krótkim czasie dostarczyć
wszystkie części zamienne.

ANOMALIE MOGĄCE WYSTĄPIĆ W TRAKCIE EKSPLOATACJI URZĄDZENIA
W czasie eksploatacji urządzenia mogą wystąpić pewne anomalie wskazujące na nieprawidłowości
w działaniu. Może być to spowodowane niewłaściwym zainstalowaniem urządzenia bez zachowania
obowiązujących przepisów budowlanych, bądź postanowień niniejszej instrukcji lub z przyczyn niezależnych,
np. środowiska naturalnego.
Poniżej przedstawiono najczęściej występujące przyczyny nieprawidłowej pracy urządzenia wraz ze
sposobem ich rozwiązania.
a) Cofanie dymu przy otwartych drzwiach :
- zbyt gwałtowne otwieranie drzwiczek (otwierać drzwiczki powoli); przymknąć przepustnicę pierwotnego
powietrza
- jeśli został zamontowany szyber jako regulator ciągu kominowego - otworzyć szyber przy każdorazowym
otwarciu drzwi;
- niedostateczny dopływ powietrza do pomieszczenia, w którym zainstalowane jest urządzenie (zapewnić
odpowiednia wentylacje w pomieszczeniu lub doprowadzić powietrze do komory spalania
zgodnie z wytycznymi instrukcji jeśli jest to możliwe w wybranym modelu);
- warunki atmosferyczne: niskie ciśnienie, mgły i opady, gwałtowne zmiany temperatury;
- niedostateczny ciąg kominowy (dokonać kontroli kominiarskiej przewodu kominowego).
b) Zjawisko niedostatecznego grzania lub wygasania :
- mała ilość opału w palenisku (załadować palenisko zgodnie z instrukcją);
- zbyt duża wilgotność drewna użyta do spalania (używać drewna o wilgotności do 20%) duża część
pozyskanej energii utracona w procesie odparowania wody:
- zbyt mały ciąg kominowy (dokonać kontroli kominiarskiej przewodu kominowego).
c) Zjawisko niedostatecznego grzania pomimo dobrego spalania w komorze spalania:
- niskokaloryczne „miękkie” drewno (używać drewna zgodnie z zalecanym w instrukcji);
- zbyt duża wilgotność drewna użyta do spalania (używać drewna o wilgotności do 20%);
- zbyt rozdrobnione drewno, zbyt grube polana drewna:
d) Nadmierne brudzenie się szyby:
- mało intensywne spalanie (palenie przy bardzo małym płomieniu, jako paliwa używać wyłącznie
suchego drewna);
- używanie iglastego żywicznego drewna jako opału (jako opału używać suchego liściastego drewna
przewidzianego w instrukcji eksploatacji wkładu).
e) Prawidłowe funkcjonowanie może być zakłócone warunkami atmosferycznymi (wilgotność powietrza,
mgła, wiatr, ciśnienie atmosferyczne), a niekiedy poprzez blisko zlokalizowane wysokie obiekty.
W przypadku powtarzających się problemów należy zwrócić się o ekspertyzę do firmy kominiarskiej
o potwierdzenie przyczyny takiego stanu oraz o wskazanie najlepszego rozwiązania problemu.

UWAGA! W przypadkach powolnego spalania powstają w nadmiarze organiczne produkty spalania
(sadza i para wodna), tworzące w przewodzie dymowym kreozot, który może ulegać zapaleniu.
W takim przypadku w przewodzie kominowym powstaje gwałtowne spalanie (duży płomień i wysoka
temperatura) - określane jako pożar komina.
W przypadku takiego zjawiska należy:
• zamknąć dolot powietrza;
• sprawdzić prawidłowość zamknięcia drzwi;
• powiadomić najbliższą jednostkę Straży Pożarnej.
Producent firma odrzuca wszelką odpowiedzialność za szkody powstałe w wyniku wszelkich
modyfikacji urządzenia i wszelkich modyfikacji pozostałej instalacji przez użytkownika. W celu stałego
polepszania jakości swoich produktów zastrzega sobie prawo do modyfikowania urządzeń
bez konsultacji.
SERIA KOZA AB / ORBIT
Seria wolnostojących ogrzewaczy pomieszczeń KOZA AB została zaprojektowana z myślą o Państwa
wygodzie i komforcie przy zachowaniu najwyższych standardów bezpieczeństwa i jakości, a także łącząc
wyjątkową elegancję i estetykę.
Wszelkie dodatkowe i przydatne informacje, w tym dane techniczne, schemat obiegu powietrza wewnątrz
kominka, schemat wymiany szyby, schemat zdejmowania i wymiany drzwi oraz schemat wyłożenia
i wymiany Accumote znajdą Państwo na końcu instrukcji.

OPIS I BUDOWA URZĄDZENIA
Zasadniczą częścią ogrzewacza jest stalowy płaszcz (Rysunek 1.), w którym znajduje się komora spalania.
Przednią ścianę komory spalania stanowią stalowe drzwiczki wyposażone w jednolitą szybę żaroodporną
oraz rygiel zamknięcia.
Drzwiczki osadzone są w futrynie. Komora spalania wyłożona jest formatkami Acumotte. Podstawę
wkładu stanowi dwu płaszczowa podłoga, której konstrukcja jednocześnie stanowi komorę dolotu
powietrza. Dolot powietrza realizowany jest za pomocą króćca dolotu powietrza z zewnątrz o średnicy
fi 125 mm wyposażonego w mechanizm regulacji. Dopowietrzenie komory spalania realizowane jest
również przez otwory umieszczone w tylnej ściance – system dopalania spalin.
Na podstawie zamontowany jest ruszt żeliwny, na którym odbywa się spalanie paliwa. Ruszt powinien
być położony użebrowaniem do góry.
Odpady paleniskowe: popiół i resztki niespalonego paliwa gromadzone są w wyciąganym pojemniku
popielnika, znajdującego się pod rusztem.
Nad komorą spalania usytuowany jest deflektor. Stanowi on naturalny kanał konwekcyjny dla przepływu
spalin, intensyfikujący wymianę ciepła.
Regulacja powietrza odbywa się za pomocą uchwytu. Uchwyt regulacji przesunięty maksymalnie w
lewo oznacza otwarty dopływ powietrza pierwotnego, natomiast uchwyt przesunięty w prawo ozna-
cza, że dolot powietrza jest zamknięty.
Podczas palenia we wkładzie spaliny omywają ściany komory spalania przechodzą następnie pod
deflektorami dolnym i górnym i dalej płyną do czopucha i poprzez przewód dymowy docierają do
komina.
Przepustnica taka jest montowana w kanale dolotu powietrza z zewnątrz budynku i steruje ilością
powietrza pobieranego przez kominek odpowiada za optymalizację procesu spalania.
W przypadku modelu kozy AB na nodze obrotowej, zamontowana jest dźwignia zwalniająca, której
przyciągnięcie do siebie pozwala obracać korpus kominka dzięki zamontowanym łożyskom na nodze
oraz pod czopuchem ogrzewacza.

KOZA K5
Wolnostojący ogrzewacz pomieszczeń KOZA K5 został zaprojektowany z myślą o Państwa wygodzie i
komforcie przy zachowaniu najwyższych standardów bezpieczeństwa i jakości, a także łącząc wyjątkową
elegancję i estetykę.
Wszelkie dodatkowe i przydatne informacje, w tym dane techniczne, schemat obiegu powietrza wewnątrz
kominka, schemat wymiany szyby, schemat zdejmowania i wymiany drzwi oraz schemat wyłożenia
i wymiany Accumote znajdą Państwo na końcu instrukcji.
OPIS I BUDOWA URZĄDZENIA
Zasadniczą częścią ogrzewacza jest stalowy płaszcz (Rysunek 6.), w którym znajduje się komora spalania.
Przednią ścianę komory spalania stanowią stalowe drzwiczki wyposażone w jednolitą szybę żaroodporną
oraz rygiel zamknięcia.
Drzwiczki osadzone są w futrynie. Komora spalania wyłożona jest formatkami Acumotte. Podstawę
wkładu stanowi dwu płaszczowa podłoga, której konstrukcja jednocześnie stanowi komorę dolotu
powietrza. Dopowietrzenie komory spalania realizowane jest również przez otwory umieszczone w
tylnej ściance – system dopalania spalin.
Na podstawie zamontowany jest ruszt żeliwny, na którym odbywa się spalanie paliwa. Ruszt powinien
być położony użebrowaniem do góry.
Odpady paleniskowe: popiół i resztki niespalonego paliwa gromadzone są w wyciąganym pojemniku
popielnika, znajdującego się pod rusztem.
Nad komorą spalania usytuowany jest deflektor wermikulitowy. Deflektory stanowią naturalny kanał
konwekcyjny dla przepływu spalin, intensyfikujący wymianę ciepła.
Regulacja powietrza odbywa się za pomocą uchwytu. Uchwyt regulacji wyciągnięty maksymalnie do
siebie oznacza otwarty dopływ powietrza pierwotnego, natomiast uchwyt wsunięty do przodu, że dolot
powietrza jest zamknięty.
Podczas palenia we wkładzie spaliny omywają ściany komory spalania przechodzą następnie pod deflektorem
i dalej płyną do czopucha i poprzez przewód dymowy docierają do komina.
Przepustnica montowana w kanale dolotu powietrza z zewnątrz budynku steruje ilością powietrza
pobieranego przez kominek i odpowiada za optymalizację procesu spalania.

SERIA JUNO
Seria wolnostojących ogrzewaczy pomieszczeń JUNO została zaprojektowana z myślą o Państwa wygodzie
i komforcie przy zachowaniu najwyższych standardów bezpieczeństwa i jakości, a także łącząc
wyjątkową elegancję i estetykę.
Wszelkie dodatkowe i przydatne informacje, w tym dane techniczne, schemat obiegu powietrza wewnątrz
kominka, schemat wymiany szyby, schemat zdejmowania i wymiany drzwi oraz schemat wyłożenia
i wymiany Accumote znajdą Państwo na końcu instrukcji.

OPIS I BUDOWA URZĄDZENIA
Zasadniczą częścią ogrzewacza jest stalowy płaszcz (Rysunek 14.), w którym znajduje się komora spalania.
Przednią ścianę komory spalania stanowią stalowe drzwiczki wyposażone w jednolitą szybę żaroodporną
oraz rygiel zamknięcia.
Drzwiczki osadzone są w specjalnych uchwytach w korpusie urządzenia. Komora spalania wyłożona
jest formatkami Acumotte. Podstawę wkładu stanowi dwu płaszczowa podłoga, której konstrukcja
jednocześnie stanowi komorę dolotu powietrza. Dolot powietrza realizowany jest za pomocą króćca
dolotu powietrza z zewnątrz o średnicy fi 125 mm wyposażonego w mechanizm regulacji.
Na podstawie zamontowany jest ruszt żeliwny, na którym odbywa się spalanie paliwa. Ruszt powinien
być położony użebrowaniem do góry.
Odpady paleniskowe: popiół i resztki niespalonego paliwa gromadzone są w wyciąganym pojemniku
popielnika, znajdującego się pod rusztem.
Nad komorą spalania usytuowany jest deflektor stalowy. Deflektory stanowią naturalny kanał konwekcyjny
dla przepływu spalin, intensyfikujący wymianę ciepła.
Regulacja powietrza odbywa się za pomocą uchwytu. Uchwyt regulacji przesunięty maksymalnie w
lewo oznacza otwarty dopływ powietrza pierwotnego, natomiast uchwyt przesunięty w prawo oznacza,
że dolot powietrza jest zamknięty.
Podczas palenia we wkładzie spaliny omywają ściany komory spalania przechodzą następnie pod deflektorem
i dalej płyną do czopucha i poprzez przewód dymowy docierają do komina.
Przepustnica montowana w kanale dolotu powietrza z zewnątrz budynku steruje ilością powietrza
pobieranego przez kominek i odpowiada za optymalizację procesu spalania.

SERIA THOR
Seria wolnostojących ogrzewaczy pomieszczeń THOR została zaprojektowana z myślą o Państwa wygodzie
i komforcie przy zachowaniu najwyższych standardów bezpieczeństwa i jakości, a także łącząc
wyjątkową elegancję i estetykę.
Wszelkie dodatkowe i przydatne informacje, w tym dane techniczne, schemat obiegu powietrza wewnątrz
kominka, schemat wymiany szyby, schemat zdejmowania i wymiany drzwi oraz schemat wyłożenia
i wymiany Accumote znajdą Państwo na końcu instrukcji.
OPIS I BUDOWA URZĄDZENIA
Zasadniczą częścią ogrzewacza jest stalowy płaszcz (Rysunek 18.), w którym znajduje się komora spalania.
Przednią ścianę komory spalania stanowią stalowe drzwiczki wyposażone w dwie szyby żaroodporne
oraz rękojeść.
Drzwiczki osadzone są w specjalnych uchwytach w korpusie urządzenia. Komora spalania wyłożona
jest formatkami Acumotte. Podstawę wkładu stanowi dwu płaszczowa podłoga, której konstrukcja
jednocześnie stanowi komorę dolotu powietrza. Dolot powietrza realizowany jest za pomocą króćca
dolotu powietrza z zewnątrz o średnicy fi 125 mm wyposażonego w mechanizm regulacji.
Na podstawie zamontowany jest ruszt żeliwny, na którym odbywa się spalanie paliwa. Ruszt powinien
być położony użebrowaniem do góry.
Odpady paleniskowe: popiół i resztki niespalonego paliwa gromadzone są w wyciąganym pojemniku
popielnika, znajdującego się pod rusztem.
Nad komorą spalania usytuowany jest deflektor wermikulitowy oraz deflektor stalowy. Deflektory stanowią
naturalny kanał konwekcyjny dla przepływu spalin, intensyfikujący wymianę ciepła.
Regulacja powietrza odbywa się za pomocą uchwytu umieszczonego w dolnej komorze za drzwiczkami
rewizyjnymi. Uchwyt regulacji przesunięty maksymalnie w lewo oznacza otwarty dopływ powietrza
pierwotnego, natomiast uchwyt przesunięty w prawo oznacza, że dolot powietrza jest zamknięty.
Podczas palenia we wkładzie spaliny omywają ściany komory spalania przechodzą następnie pod deflektorem
i dalej płyną do czopucha i poprzez przewód dymowy docierają do komina.
Przepustnica montowana w kanale dolotu powietrza z zewnątrz budynku steruje ilością powietrza
pobieranego przez kominek i odpowiada za optymalizację procesu spalania.

SERIA FALCON
Seria wolnostojących ogrzewaczy pomieszczeń FALCON została zaprojektowana z myślą o Państwa
wygodzie i komforcie przy zachowaniu najwyższych standardów bezpieczeństwa i jakości, a także łącząc
wyjątkową elegancję i estetykę.
Wszelkie dodatkowe i przydatne informacje, w tym dane techniczne, schemat obiegu powietrza wewnątrz
kominka, schemat wymiany szyby, schemat zdejmowania i wymiany drzwi oraz schemat wyłożenia
i wymiany Accumote znajdą Państwo na końcu instrukcji.
OPIS I BUDOWA URZĄDZENIA
Zasadniczą częścią ogrzewacza jest stalowy płaszcz (Rysunek 22.), w którym znajduje się komora spalania.
Przednią ścianę komory spalania stanowią stalowe drzwiczki wyposażone w dwie szyby żaroodporne
oraz rękojeść.
Drzwiczki osadzone są w specjalnych uchwytach w korpusie urządzenia. Komora spalania wyłożona
jest formatkami Acumotte. Podstawę wkładu stanowi dwu płaszczowa podłoga, której konstrukcja
jednocześnie stanowi komorę dolotu powietrza. Dolot powietrza realizowany jest za pomocą króćca
dolotu powietrza z zewnątrz o średnicy fi 125 mm wyposażonego w mechanizm regulacji.
Na podstawie zamontowany jest ruszt żeliwny, na którym odbywa się spalanie paliwa. Ruszt powinien
być położony użebrowaniem do góry.
Odpady paleniskowe: popiół i resztki niespalonego paliwa gromadzone są w wyciąganym pojemniku
popielnika, znajdującego się pod rusztem.
Nad komorą spalania usytuowany jest deflektor wermikulitowy oraz deflektor stalowy. Deflektory stanowią
naturalny kanał konwekcyjny dla przepływu spalin, intensyfikujący wymianę ciepła.
Regulacja powietrza odbywa się za pomocą uchwytu umieszczonego w dolnej komorze za drzwiczkami
rewizyjnymi. Uchwyt regulacji przesunięty maksymalnie w lewo oznacza otwarty dopływ powietrza
pierwotnego, natomiast uchwyt przesunięty w prawo oznacza, że dolot powietrza jest zamknięty.
Podczas palenia we wkładzie spaliny omywają ściany komory spalania przechodzą następnie pod deflektorem
i dalej płyną do czopucha i poprzez przewód dymowy docierają do komina.
Przepustnica montowana w kanale dolotu powietrza z zewnątrz budynku steruje ilością powietrza
pobieranego przez kominek i odpowiada za optymalizację procesu spalania.

SERIA ATLAS
Seria wolnostojących ogrzewaczy pomieszczeń ATLAS została zaprojektowana z myślą o Państwa wygodzie
i komforcie przy zachowaniu najwyższych standardów bezpieczeństwa i jakości, a także łącząc
wyjątkową elegancję i estetykę.
Wszelkie dodatkowe i przydatne informacje, w tym dane techniczne, schemat obiegu powietrza wewnątrz
kominka, schemat wymiany szyby, schemat zdejmowania i wymiany drzwi oraz schemat wyłożenia
i wymiany Accumote znajdą Państwo na końcu instrukcji.

OPIS I BUDOWA URZĄDZENIA
Zasadniczą częścią ogrzewacza jest stalowy płaszcz (Rysunek 26.), w którym znajduje się komora spalania.
Przednią ścianę komory spalania stanowią stalowe drzwiczki wyposażone w jednolitą szybę żaroodporną
oraz rygiel zamknięcia.
Drzwiczki osadzone są w podstawie zewnętrznej korpusu. Komora spalania wyłożona jest formatkami
Acumotte. Podstawę wkładu stanowi dwu płaszczowa podłoga, której konstrukcja jednocześnie stanowi
komorę dolotu powietrza. Dopowietrzenie komory spalania realizowane jest również przez otwory
umieszczone w tylnej ściance – system dopalania spalin.
Na podstawie zamontowany jest ruszt żeliwny, na którym odbywa się spalanie paliwa. Ruszt powinien
być położony użebrowaniem do góry.
Odpady paleniskowe: popiół i resztki niespalonego paliwa gromadzone są w wyciąganym pojemniku
popielnika, znajdującego się pod rusztem.
Nad komorą spalania usytuowany jest deflektor wermikulitowy. Deflektory stanowią naturalny kanał
konwekcyjny dla przepływu spalin, intensyfikujący wymianę ciepła.
Regulacji ilości powietrza dostającego się do komory spalania dokonuje się ruchem obrotowym
uchwytu znajdującego się na nodze urządzenia po jego prawej stronie. Uchwyt przekręcony przeciwnie
do ruchu wskazówek zegara oznacza otwarty dopływ powietrza pierwotnego, natomiast uchwyt
przekręcony zgodnie z ruchem wskazówek zegara, że dolot powietrza jest zamknięty.
Podczas palenia we wkładzie spaliny omywają ściany komory spalania przechodzą następnie pod deflektorem
i dalej płyną do czopucha i poprzez przewód dymowy docierają do komina.
Przepustnica montowana w kanale dolotu powietrza z zewnątrz budynku steruje ilością powietrza
pobieranego przez kominek i odpowiada za optymalizację procesu spalania.

PIEC ANTARES
Wolnostojący ogrzewaczy pomieszczeń KOZA ORBIT został zaprojektowany z myślą o Państwa wygodzie
i komforcie przy zachowaniu najwyższych standardów bezpieczeństwa i jakości, a także łącząc
wyjątkową elegancję i estetykę.
Wszelkie dodatkowe i przydatne informacje, w tym dane techniczne, schemat obiegu powietrza wewnątrz
kominka, schemat wymiany szyby, schemat zdejmowania i wymiany drzwi oraz schemat wyłożenia
i wymiany Accumote znajdą Państwo na końcu instrukcji.
OPIS I BUDOWA URZĄDZENIA
Zasadniczą częścią ogrzewacza jest stalowy płaszcz (Rysunek 26.), w którym znajduje się komora spalania.
Przednią ścianę komory spalania stanowią stalowe drzwiczki wyposażone w jednolitą szybę żaroodporną
oraz rygiel zamknięcia.
Drzwiczki osadzone są w podstawie zewnętrznej korpusu. Komora spalania wyłożona jest formatkami
Acumotte. Podstawę wkładu stanowi dwu płaszczowa podłoga, której konstrukcja jednocześnie stanowi
komorę dolotu powietrza. Dopowietrzenie komory spalania realizowane jest również przez otwory
umieszczone w tylnej ściance – system dopalania spalin.
Na podstawie zamontowany jest ruszt żeliwny, na którym odbywa się spalanie paliwa. Ruszt powinien
być położony użebrowaniem do góry.
Odpady paleniskowe: popiół i resztki niespalonego paliwa gromadzone są w wyciąganym pojemniku
popielnika, znajdującego się pod rusztem.
Nad komorą spalania usytuowane są dwa deflektory stalowe. Deflektory stanowią naturalny kanał konwekcyjny
dla przepływu spalin, intensyfikujący wymianę ciepła.
Regulacji ilości powietrza dostającego się do komory spalania dokonuje się ruchem obrotowym
uchwytu znajdującego się na nodze urządzenia po jego prawej stronie. Uchwyt przekręcony przeciwnie
do ruchu wskazówek zegara oznacza otwarty dopływ powietrza pierwotnego, natomiast uchwyt
przekręcony zgodnie z ruchem wskazówek zegara, że dolot powietrza jest zamknięty.
Podczas palenia we wkładzie spaliny omywają ściany komory spalania przechodzą następnie pod deflektorem
i dalej płyną do czopucha i poprzez przewód dymowy docierają do komina.
Przepustnica montowana w kanale dolotu powietrza z zewnątrz budynku steruje ilością powietrza
pobieranego przez kominek i odpowiada za optymalizację procesu spalania.

SERIA VEGA
Seria wolnostojących ogrzewaczy pomieszczeń VEGA została zaprojektowana z myślą o Państwa wygodzie
i komforcie przy zachowaniu najwyższych standardów bezpieczeństwa i jakości, a także łącząc
wyjątkową elegancję i estetykę.
Wszelkie dodatkowe i przydatne informacje, w tym dane techniczne, schemat obiegu powietrza wewnątrz
kominka, schemat wymiany szyby, schemat zdejmowania i wymiany drzwi oraz schemat wyłożenia
i wymiany Accumote znajdą Państwo na końcu instrukcji.
OPIS I BUDOWA URZĄDZENIA
Zasadniczą częścią ogrzewacza jest stalowy płaszcz (Rysunek 26.), w którym znajduje się komora spalania.
Przednią ścianę komory spalania stanowią stalowe drzwiczki wyposażone w jednolitą szybę żaroodporną
oraz rygiel zamknięcia.
Drzwiczki osadzone są w podstawie zewnętrznej korpusu. Komora spalania wyłożona jest formatkami
Acumotte. Podstawę wkładu stanowi dwu płaszczowa podłoga, której konstrukcja jednocześnie stanowi
komorę dolotu powietrza. Dopowietrzenie komory spalania realizowane jest również przez otwory
umieszczone w tylnej ściance – system dopalania spalin.
Na podstawie zamontowany jest ruszt żeliwny, na którym odbywa się spalanie paliwa. Ruszt powinien
być położony użebrowaniem do góry.
Odpady paleniskowe: popiół i resztki niespalonego paliwa gromadzone są w wyciąganym pojemniku
popielnika, znajdującego się pod rusztem.
Nad komorą spalania usytuowany jest deflektor wermikulitowy. Deflektory stanowią naturalny kanał
konwekcyjny dla przepływu spalin, intensyfikujący wymianę ciepła.
Regulacji ilości powietrza dostającego się do komory spalania dokonuje się ruchem obrotowym
uchwytu znajdującego się na nodze urządzenia po jego prawej stronie. Uchwyt przekręcony przeciwnie
do ruchu wskazówek zegara oznacza otwarty dopływ powietrza pierwotnego, natomiast uchwyt
przekręcony zgodnie z ruchem wskazówek zegara, że dolot powietrza jest zamknięty.
Podczas palenia we wkładzie spaliny omywają ściany komory spalania przechodzą następnie pod deflektorem
i dalej płyną do czopucha i poprzez przewód dymowy docierają do komina.
Przepustnica montowana w kanale dolotu powietrza z zewnątrz budynku steruje ilością powietrza
pobieranego przez kominek i odpowiada za optymalizację procesu spalania.
